[rasPUTIN]

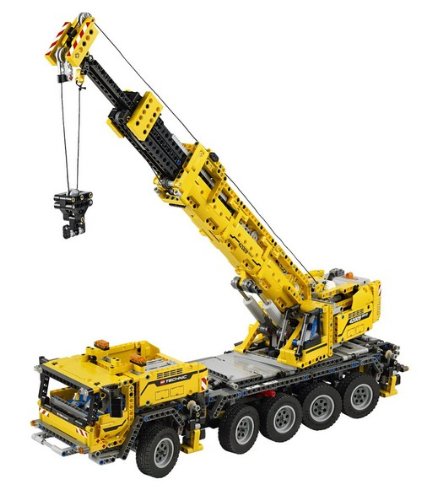

LEGO Technic 42009: Mobile Crane Mk II
http://www.amazon.co.uk/LEGO-Technic-42 ... 5269CKVM46

Τὴν Δευτέρα τὸ παρέλαβα κι ἔπιασα δουλειά.







Τὸ παρήγγειλα ἀπὸ τὸ amazon Ἡνωμένου Βασιλείου. Οἱ 112 λίρες τῆς σελίδας, μὲ τὴν ἰσοτιμία 1,3€ ἀνὰ λίρα σὺν τὰ μεταφορικὰ, ἔφτασαν τὰ 170€. Σὲ ἑλληνικὸ διαδικτυακὸ μαγαζὶ τὸ βρῆκα σὲ προσφορά, ἀπὸ 250€ μόνο 199€.

Συμπεριλαμβάνεται ἠλεκτρικὸ μοτὲρ καὶ μπαταριοθήκη.



Τὸ γραφείο μου εἶναι ἀρκετὰ ἀκατάστατο ὁπότε στριμώχτηκα λίγο.



Τὸ ὅλο ἐργο εἶναι χωρισμένο σὲ τρία μέρη.

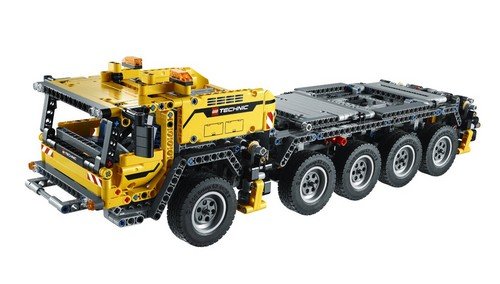

1. τὸ κυρίως ὄχημα
2. ἡ καμπίνα τοῦ χειριστὴ
3. ἠ τηλεσκοπικὴ μπίγα

Τὰ σακουλάκια μὲ τὰ ἐξαρτήματα ἔχουν τὸν ἀντίστοιχο ἀριθμὸ (1, 2 ἢ 3). Ἡ κατανομὴ στὰ σακουλάκια (τοῦ ἰδίου ἀριθμοῦ) ἔχει κάποια λογικὴ τὴν ὀποία ἀκόμα δὲν κατάλαβα.



Τὰ πλαστικὰ μπολάκια προσφέρουν ἀνεκτίμητη βοήθεια.



Ἰδιατέρως χρήσιμα εἶναι τὰ μικρά, ἀπὸ τὴν σὼς καὶ τὸ τζατζίκι ποὺ συνοδεύουν τὴν παραγγελία φαγητοῦ.

[rasPUTIN]

Lego Technic καὶ μηχανολογικὰ
Ὁ γερανὸς (ὁ 42009) ἀνήκει στὴν σειρὰ Lego Technic. Σὲ αὐτὰ δὲν ὑπάρχει ὅριο ἠλικίας. Θὰ τὸ ἔχετε διαπιστώσει μὲ τὰ βίντεο τὰ ὁποία ἔχουν κυκλοφορήσει κατὰ καιρούς.

Τὸ φωτορεπορτὰζ τοῦ διικού μου γερανοῦ ξεκινὰ τὴν τρίτη ἡμέρα (γιὰ τὴν ἀκρίβεια τὴν τρίτη νύχτα) τῆς κατασκευῆς. Δεῖτε κάποια καλὰ σημεία.



Να;i, τὰ Lego ἔχουν διαφορικὸ διὰ τὴν μετάδοσιν κινήσεως. Ἔχουν φτιάξει τὸ κέλυφος μὲ τὴν κορῶνα, βάζεις μέσα τὰ τρία γρανάζια (τοὺς δύο πλανῆτες σὺν ἕνα δορυφόρο ἀντὶ δύο τοῦ ἀληθινοῦ διαφορικοῦ) κι ἔχεις ἕνα ἀπλὸ διαφορικὸ (open differential).

Σὲ αὐτὸ τὸ σημεῖο ἀμφέβαλλα διὰ τὸ ἀν τὸ κάνω σωστά.

Τὸ ἄσπρο γρανάζι (κόκκινο βέλος) δίνει κίνησι στὸ σκοῦρο γκρὶ γρανάζι (ἄσπρο βέλος) καθῶς καὶ στὸν κόκκινο δακτύλιο. Τὸ ἀνοιχτὸ γκρὶ γρανάζι (μαῦρο βέλος) δὲν μποροῦσα νὰ τὸ πλησιάσω στὸν κόκκινο δακτύλιο. Ἀναρωτήθηκα μήπως εἴχα κάνει κάτι λάθος, μήπως εἴχα χρησιμοποιήσει μακρύτερο ἐξάρτημα ἀντὶ γιὰ κοντότερο κ.ο.κ..

Τελικὰ θυμήθηκα κάτι μηχανολογικὰ σχήματα καὶ κατάλαβα περὶ τίνος πρόκειται. Ἡ ἀρχιτεκτονικὴ τοῦ ὅλου πράγματος θυμίζει τὸ κιβώτιο ταχυτήτων. Προκειμένου νὰ ἐπιλεχθεῖ κάποια συγκεκριμένη συστοιχία γραναζιῶν, ὁ δακτύλιος μετακινεῖται ὤστε νὰ ζεύξει τὸ ἀρχικὸ γρανάζι μὲ τὸν ἄξονα. Ὁ κόκκινος μοχλὸς (κίτρινο βέλος) μετακινεῖ τὸν κόκκινο δακτύλιο δεξιὰ-ἀριστερά. Στὴν συγκεκριμένη κατασκευὴ δὲν ἔχουμε ἐπιλογὴ ταχύτητας ἀλλὰ ἐπιλογὴ φορτίου διὰ τὸν κινητήριο ἄξονα.



Μὲ τὰ ἐν λόγω ἐξαρτήματα εἶναι ἐφικτὴ ἡ κατασκευὴ κιβωτίου ταχυτηήτων. Στὸ διαδίκτυο κυκλοφοροῦν οὐκ ὀλίγα σχέδια.

[rasPUTIN]

Lego 42009: μέχρι τὴν μέση τῆς τρίτης ἡμέρας
Στὰ μέσα τῆς τρίτης ἠμέρας εἴχαν περατωθεῖ τὰ παρακάτω.

• Ἀμάξωμα (σασί): ὅσο προχωράει ἡ κατασκευὴ τόσο γίνονται προσθῆκες. Παρακάτω θὰ δεῖτε κάποιες δοκοὺς οἰ ὁποῖες βοηθοῦν τὸ ὅλο σύστημα νὰ "δέσει".
• Διαφορικό
• Ἕνα σύστημα γραναζιῶν τὸ ὁποῖο θυμίζει κιβώτιο ταχυτήτων. Ἔχει ἔναν ἄξονα εἰσόδου, δύο ἐξόδου κι ἐπιλέγεται ποιὸς θὰ πάρει τὴν κίνησιν.
• Πέντε ἄξονες γιὰ τροχούς: ὀ μεσαῖος εἶναι ὁ κινητήριος καὶ τὰ ἠμιαξόνια παίρνουν κίνησιν ἀπὸ τὸ διαφορικό. Οἱ ὑπόλοιποι τέσσερις εἶναι κατευθυντήριοι. Οἱ τρεῖς ἔχουν ζευχθεῖ μὲ τὸν σχετικὸ ἄξονα, ἐκκρεμεῖ ὁ τέταρτος.
• Τὸ ἕνα ἐκ τῶν δύο ζευγῶν ποδιῶν.Ὁ γερανὸς ἔχει δύο ζεύγη δοκῶν τὰ ὁποία βγαίνουν ἀπὸ τὰ πλάγια καὶ φέρουν τὰ "πόδια" διὰ τὴν ἐπιπρόσθετη στήριξιν τοῦ κυρίως ὀχήματος.

[rasPUTIN]

Lego 42009: τρίτη ἡμέρα, τὸ δεύτερο ζεῦγος "ποδιῶν"
Σειρὰ ἔχει τὸ δεύτερο ζεῦγος "ποδιῶν".

Στὶς παρακάτω φωτιογραφίες βλέπετε τὴν βάσι στηρίξεως.




Στὶς παρακάτω φωτογραφίες βλέπετε τὴν μία δοκὸ μὲ τὸ τηλεσκοπικὸ πόδι.



Τὸ ἐξάρτημα ποὺ μοιάζει μὲ πηροῦνι εἶναι τηλεσκοπικὸ. Περιστρέφοντας τὸ γρανάζι μεταβάλλεται τὸ μήκος του.


Ἡ βάσις στηρίξεως μὲ τὶς δύο δοκούς.


Τὸ καπάκι τοὺ ὅλου συστήματος.



Ἔτοιμο



Τὸ ἐπόμενο βῆμα εἶναι νὰ στηριχθεῖ πάνω στ[ο κυρίως ὄχημα. Τόσο τὸ κυρίως ὄχημα ὅσο καὶ τὸ σύστημα τῶν "ποδαριῶν" ἔχουν ἄξονες. Θὰ πρέπει νὰ γίνουν οἱ σωστὲς ἐνώσεις. Γιὰ τὸν λόγο αὐτὸ τὸ βιβλίο εἶναι δίπλα στὴν κατασκευή.


Ἀφοῦ ἐνωθοῦν οἱ ἄξονες χρησιμοποιοῦνται μερικὰ καρφάκια ὤστε οἰ ἡ συστοιχία τῶν ποδιῶν νὰ πιάστεῖ καλὰ πάνω στὸ ὄχημα.
Οἱ τέσσερις δοκοὶ (τῶν ποδιῶν) κινοῦνται μέσα-ἔξω ταυτοχρόνως. Δὲν εἶναι ἐφικτὴ ἡ ἀνεξάρτητη κίνησις τῆς κάθε δοκοῦ.

[rasPUTIN]

Lego 42009: τρίτη ἠμέρα, ὁ τέταρτος κατευθυντήριος ἄξονας
Ἀφοῦ τοποθετήθηκε τὸ δεύτερο σύστημα "ποδιῶν" συνδέθηκαν μερικὰ ἐξαρτήματα, συμπεριλαμβανομένου τοῦ παρακάτω γραναζιοῦ.


Ὡς προανέφερα, τὸ ὄχημα ἔχει πέντε ἄξονες. Ὁ μεσαῖος εἶναι κινητήριος κι οἱ ὑπόλοιποι κατευθντήριοι. Ὁ ὑπ'ἀριθμὸν 1 ἄξονας παραμένει ἀσύνδετος μὲ τὸν κεντρικὸ ἄξονα διευθύνσεως. Φαίνεται ἄλλωστε στὴν παραπάνω φωτογραφία, τὸ γρανάζι δὲν ἀκουμπά στὴν ὀδοντωτὴ ῥάβδο.


Οἱ ἠμιαξόνια τῶν ἀξόνων 1, 2 κοιτάνε πρὸς τὰ ἀριστερά. Τὸ ἠμιαξόνιο τοῦ 3 εἶναι κάθετο στὸ ὄχημα μιὰ καὶ ἔχει ζευχθεῖ (ἀν τὸ λέω σωστὰ) μὲ τὸ διαφορικό. Τὰ ἠμιαξόνια τῶν 4, 5 κοιτάνε δεξιά.

Ἀς στρίψουμε τὸν κεντρικὸ ἄξονα.


Κάποια ἠμιαξόνια ἄλλαξαν κατεύθυνσι, ἄλλα ὄχι. Τὸ 1 παρέμεινε ὡς ἔχει μιὰ καὶ δὲν ἔχει ἐπαφὴ μὲ τὸν κεντρικὸ ἄξονα. Τὸ 2 γύρισε ἀπὸ τὰ ἀριστερὰ πρὸς τὰ δεξιά. Τὸ 3 δὲν γυρίζει ὁπότε παρέμεινε κάθετο στὸ ὄχημα. Τὰ 4, 5 ἔστριψαν ἀπὸ τὰ δεξιὰ πρὸς τὰ ἀριστερά.



Μιὰ μικρὴ κίνησις μένει, νὰ μετακινηθεῖ τὸ γρανάζι ὤστε νὰ ἐξωθεῖ μὲ τὴν ὀδοντωτὴ ῥάβδο.


Θὰ πρέπει ὅμως νὰ ἔχουν παραλληλιστεῖ οἱ πέντε ἄξονες. Γιὰ τὸν λόγο αὐτὸ θὰ φτιάξουμε ἕνα προσωσρινό, εἰδικὸ γιὰ τὸν σκοπὸ αὐτό, ἐργαλεῖο.

Τὸ ἴδιο εἶχε συμβεῖ νωρίτερα, γιὰ τὸν παραλληλισμὸ τῶν ἀξόνων 2, 4 καὶ 5.

Μὲ τὸ εἰδικὸ αὐτὸ ἐργαλεῖο παραλληλίστηκε ὁ ἄξονας 1 μὲ τοὺς 2, 3.

Παρατηροῦμε ὄτι τὰ "πόδια' ἔχουν τραβηχτεῖ ἔξω. ἮΤαν ἀπαραίτητο, διαφορετικὰ τὸ εἰδικὸ ἐργαλεῖο θὰ ἐμποδιζόταν ἀπὸ τὸ "πόδι".

Τὸ γρανάζι μπῆκε στὴν θέσι του.


Τὸ εἰδικὸ ἐργαλεῖο ἔκλεισε τὸν κύκλο του καὶ ... ἔγινε σκράπ.

[rasPUTIN]

Lego 42009: τρίτη ἠμέρα, so far so good

Τὸ δεύτερο βιβλίο τελειώσε, πάμε στὸ τρίτο. Μὲ τὴν λῆξι τοῦ τρίτου βιβλίου θὰ ἔχει περατωθεῖ τὸ πρῶτο μέρος τῆς κατασκευῆς, τὸ ὄχημα.


Εἶναι στιβαρὴ κατασκευή. Ἀν κουνηθεῖ δὲν χτυπάει σὰν κουδουνίστρα.

[MacPap]

Μπράβο Haridimos. Ενδιαφέρον.
Κάποτε όταν ήμουν παιδί (4 χρονών) η μητέρα μου αγόρασε το πρώτο μου κουτί με Lego. Ήταν τα κλασικά παραλληλεπίπεδα των 8 ακίδων. Την εποχή εκείνη δεν υπήρχαν κουτιά (σαν τον γερανό) που έφτιαχνες κάτι το συγκεκριμένο. Υπήρχαν κουτιά με δομικά στοιχεία. Ενα κουτί ας πούμε είχε 30 τουβλάκια των 2 ακίδων κλπ.
Αυτό που θέλω να πω είναι πως δεν υπήρχε σχεδιάγραμμα στο τι θα φτιάξεις. βεβαίως δεν υπήρχαν και τα κατάλληλα στοιχεία για να φτιάξεις ένα τέτοιο γερανό. Περισσότερο σπιτάκια και τέτοια φτιάχναμε.
Μετά ήρθε η Fischer Technic ανταγωνιστής που ήταν για να φτιάχνεις διάφορες μηχανολογικές κατασκευές. Και μετά ξύπνησε και η Lego και άρχισε να φτιάχνει τα γνωστά πλέον κουτιά με κιτ που έχουν απλώς τα κομμάτια που χρειάζεται. Βέβαια τα στοιχεία έγιναν πολυπλοκότερα και περισσότερα σε αριθμό.

[rasPUTIN]

Lego 42009: τελειώνοντας μὲ τὰ "ποδάρια"


Στὴν παρακάτω φωτογραφία βλέπετε ἔνα "ποδάρι" τοῦ πρώτου ζεύγους.



Τὸ παρακάτω "ποδάρι" εἶναι ἀπὸ τὸ δεύτερο ζεῦγος. Εἶναι προφανὲς ὄτι κάτι λείπει.



Ἀς βάλουμε τὸ γρανάζι καὶ τὸν ἄξονα. Τὸ ἄκρο τοῦ ἄξονος φαίνεται, ἔχω βάλει ἕνα κίτρινο τουβλάκι ὤστε νὰ φαίνεται.

Λίγο ἀριστερότερα βλέπουμε τρία ὅμοια γρανάζια μὲ ἕνα κενὸ στὴν μέσι. Πρὸς τὰ 'κεῖ θὰ συνεχίσει ὁ ἄξονας.

Ὁ ἄξονας συνέχισε πρὸς τὰ 'κεῖ, μπῆκε ἄλλο ἕνα γρανάζι (τὸ κόκκινο).



Ἐπαναλαμβάνουμε στὴν ἄλλη πλευρά, γιὰ τὸ δεύτερο "ποδάρι" τοῦ ἰδίου ζεύγους. Παρατηροῦμε ὄτι ἀν σπρωχτεῖ ὁ ἄξονας πρὸς τὰ δεξιὰ θὰ βρεθεῖ δίπλα στὸ μικρό, γκρὶ γρανάζι.



Ὁ ἄξονας μπῆκε στὴν θέσι του, μπῆκε καὶ τὸ κόκκινο γραναζάκι μέσω τοῦ ὁποίου παίρνει κίνησι ἀπὸ τὸ γκρὶ γρανάζι.

[rasPUTIN]

Lego 42009: ἐνίσχυσις στὰ πλαϊνὰ τοῦ ὀχήματος, καπάκια

Προστέθηκαν κάποιες δοκοὶ στὸ πλάι γιὰ ἐνίσχυσιν.


Ἐπιπλέον, μπήκαν κάποια καπάκια στὸ πάνω μέρος.


Ἐδῶ χρειάστηκε νὰ διορθώσω κάτι.

[rasPUTIN]

Lego 42009: κινητήρας V8

Τὸ ὄχημα ἔχει ἕναν κινητήρα V8 γιὰ μόστρα, "γιὰ ντεκόρ". Καπάκι βαλβίδων δὲν ὑπάρχει ὁπότε φαίνονται τὰ πιστόνια. Παίρνει κίνησι ἀπὸ τὸν ἄξονα τοῦ διαφορικοῦ. Ὡς ἐκ τούτου, ὅταν τσουλάει τὰ πιστόνια ἀνεβοκατεβαίνουν.

Ἡ συναρμολόγησις τοῦ κινητήρα


Ἀπ'αὐτὰ τὰ γρανάζια παίρνουν κίνησι τὰ πιστόνια


Ἦρθε ἡ ὤρα νὰ τοποθετηθεῖ ὁ κινητήρας στὸ ὄχημα. Κάτι ἔχω κάνει λάθος.


Εὐτυχῶς εἶναι εὐκόλως διορθώσιμο, τὸ διόρθωσα λίαν συντόμως.


Τώρα ὁ κινητήρας μπορεῖ νὰ τοποθετηθεῖ.



Ἀλλά ... ὄρθιος ὁ κινητήρας, εἶναι δυνατόν;


Τελικὰ δὲν προβλέπεται νὰ μείνει ὄρθιος γιὰ πολύ.


Ὁ κινητήρας στὴν τελική του θέσι.
